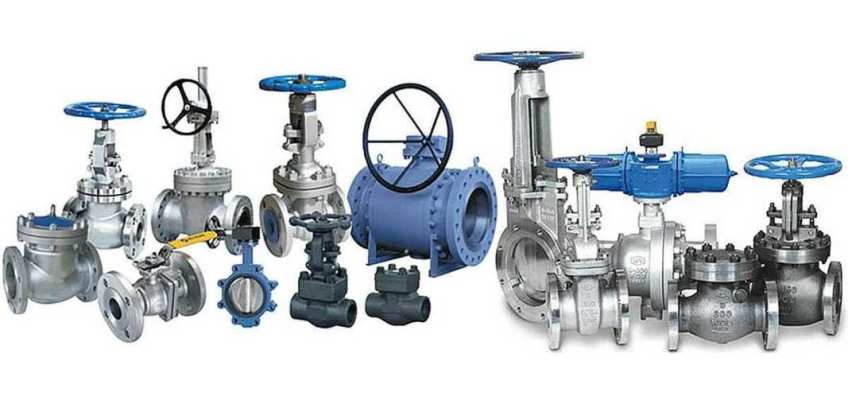

Трубопроводная арматура — это неотъемлемый элемент систем транспортировки жидких, газообразных и сыпучих веществ. Она обеспечивает регулирование, перекрытие и контроль рабочих сред в трубопроводах различного назначения. Разнообразие условий эксплуатации и требований к надежности определяет широкую классификацию арматуры по различным признакам. Ниже рассмотрим основные виды классификации трубопроводной арматуры.
Классификация по функциональному назначению
В зависимости от выполняемой функции арматура делится на несколько основных типов:
1. Запорная арматура
Предназначена для полного перекрытия потока среды. Наиболее распространена и используется в большинстве трубопроводов. Примеры: задвижки, краны, шаровые вентили.
2. Регулирующая арматура
Используется для изменения расхода или давления рабочей среды. Обеспечивает точную настройку параметров потока. Примеры: регулирующие клапаны, игольчатые краны.
3. Запорно-регулирующая арматура
Совмещает функции запорной и регулирующей арматуры. Пример — шаровые краны с возможностью дросселирования потока.
4. Обратная арматура
Предотвращает обратное течение рабочей среды. Основное применение — в насосных системах и подающих магистралях. Примеры: обратные клапаны (пружинные, поворотные, подъемные).
5. Предохранительная арматура
Автоматически сбрасывает избыточное давление при аварийных ситуациях, защищая оборудование и трубопровод от разрушения. Примеры: предохранительные клапаны.
6. Распределительная и смесительная арматура
Используется для перенаправления потоков по разным направлениям или для смешивания сред. Примеры: трёхходовые и многоходовые клапаны.
7. Контрольная (измерительная) арматура
Позволяет осуществлять забор проб, подключение манометров, датчиков давления и температуры.
Классификация по способу управления
- Ручная — управляется оператором с помощью рукоятки, маховика и т. д.
- Механизированная — с приводами:
- Электрические
- Пневматические
- Гидравлические
- Автоматическая — работает без участия человека, например, предохранительные клапаны или термостатические регуляторы.
Классификация по способу установки на трубопровод
- Фланцевая — присоединяется с помощью фланцев.
- Муфтовая — с резьбовым соединением.
- Сварная — вваривается в трубопровод.
- Цанговая, обжимная, под приварку встык и в раструб — применяется преимущественно в трубопроводах из пластика и меди.
Классификация по типу конструкции
- Задвижки — с выдвижным или невдвижным шпинделем, применяются для полного открытия/закрытия потока.
- Затворы дисковые — компактные, быстрые в управлении.
- Краны — шаровые, пробковые, цилиндрические.
- Клапаны — прямоточные, угловые, седельные.
- Обратные клапаны — подъемные, поворотные, шаровые, лепестковые.
Классификация по типу рабочей среды
- Арматура для воды и пара
- Арматура для агрессивных сред (кислоты, щелочи)
- Арматура для нефти и газа
- Арматура для пищевых сред (с санитарным исполнением)
- Арматура для криогенных сред (низкотемпературных)
- Арматура для вакуума
Классификация по материалу изготовления
- Чугунная — недорогая, подходит для воды и низких давлений.
- Стальная — универсальная, выдерживает высокие температуры и давление.
- Нержавеющая — устойчива к коррозии, применяется в пищевой, химической и фармацевтической отраслях.
- Латунная, бронзовая — часто используется в бытовых и сантехнических системах.
- Пластиковая (ПВХ, полипропилен и др.) — легкая, коррозионностойкая, но с ограничениями по температуре и давлению.
Итог
Классификация трубопроводной арматуры охватывает широкий спектр характеристик — от назначения и конструкции до материала и способа управления. Грамотный выбор арматуры с учетом условий эксплуатации и параметров рабочей среды обеспечивает надежность и эффективность всей трубопроводной системы. В промышленности и строительстве арматура играет критически важную роль, влияя на безопасность, технологичность и экономичность процессов.
